流水线可视化可以理解为：把产线的工单进度、产量、设备状态、质量异常、物料流转和追溯数据实时采集上来，通过电子看板、工位屏、移动端或数字孪生大屏展示，让车间管理从“事后统计”变成“实时可视、异常可追、责任可落”。

一、流水线可视化要解决什么问题

进度不透明：不知道每条线、每个工位完成了多少，是否按节拍生产。

异常响应慢：设备停机、缺料、不良超标后，信息传递滞后。

数据靠人工补录：班后统计容易失真，难以支撑追溯和绩效。

追溯链条断裂：物料批次、工序参数、质检结果没有绑定到产品或批次。

看板变成“展示屏”：没有稳定采集入口，数据不实时，现场不信任。

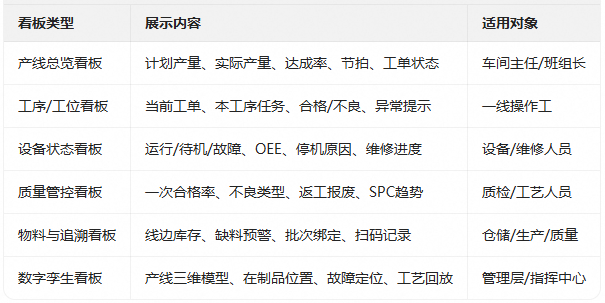

二、看板内容

二、数据采集方法

流水线可视化必须建立在真实采集上，否则看板价值会明显下降。常见采集方式包括：

条码/二维码采集：工单码、物料码、半成品码、成品码、箱码/托盘码过站扫描。

固定式读码器：用于输送线、包装线、自动过站点，减少人工扫码。

PDA/手持终端：用于报工、巡检、异常上报、首件确认、返修记录。

工位终端/工业平板：展示SOP、工单信息，并支持过站确认和异常呼叫。

设备接口采集：通过PLC、传感器、OPC UA、Modbus、TCP/IP采集产量、节拍、状态、工艺参数。

安灯/按钮/声光报警：实现缺料、故障、品质异常的现场快速呼叫。

如果现场已有MES、电子看板或数据采集系统，重点是把采集点、码制、工序过站规则和上层系统打通，而不是单独堆硬件。

三、应用流程

工单下发：MES/ERP把生产计划推送到产线。

投料防错：扫描物料码和工单码，校验BOM、批次、有效期。

工序过站：每完成一道工序扫码或自动采集，更新进度。

质量绑定：IQC/IPQC/FQC、测试数据、不良原因绑定到批次或SN。

异常处理：设备故障、缺料、质量异常触发看板报警和责任人推送。

包装赋码：生成成品码、箱码、托盘码，建立多级关联。

入库发货：仓库扫码确认，形成完整追溯档案。

看板展示：产线、车间、管理层看到实时进度、良率、OEE和异常闭环状态。

四、硬件与显示

产线大屏：55–86寸工业显示器或LED屏，适合整线状态展示。

工位屏：15–21寸工业平板，用于SOP、过站、报工和异常呼叫。

手持PDA：适合巡检、盘点、返修、临时过站。

固定读码器：适合高速线、自动输送线、包装线。

条码打印机：用于工单标签、物料标签、成品标签、箱码/托盘码。标签材质、碳带和打印方式需要根据油污、高温、冷凝、金属表面等现场环境匹配，否则会影响识读率和追溯稳定性。

数采网关：用于连接PLC、传感器、称重仪表、测试设备。

四、使用原则

少而精：单屏核心指标不宜过多，优先突出异常和瓶颈。

实时为准：状态类数据尽量秒级刷新，报表类数据可按分钟级更新。

异常驱动：红色报警、黄色预警、绿色正常，让问题一眼可见。

可追溯：每个数据点尽量能回查到工单、批次、人员、设备和时间。

按角色分屏：操作工看本工序，班组长看整线，车间主任看全车间，管理层看汇总趋势。

五、落地路径

先选一条试点产线，明确要解决的是进度、质量、设备还是追溯问题。

梳理采集点：投料、过站、检验、包装、入库哪些环节必须扫码或自动采集。

确定码制和赋码方式：按单品、批次、箱、托盘管理，避免后期追溯断点。

打通MES/看板/追溯系统：让采集数据直接进入业务闭环。

小范围试运行：先跑通报工、异常、看板刷新和追溯查询，再扩展到多线。
